ME8512环氧导电胶线性热膨胀系数、导热系数、体积电导率的测定 >> 测试项目案例

当今电子产品继续向着微型、扁平、高可靠性方向发展，大量使用耐热性不高的高分子材料，传统的铅锌合金焊接的材料已不能满足其发展需求。 在制造和装配过程中如果以以往的焊接方式，

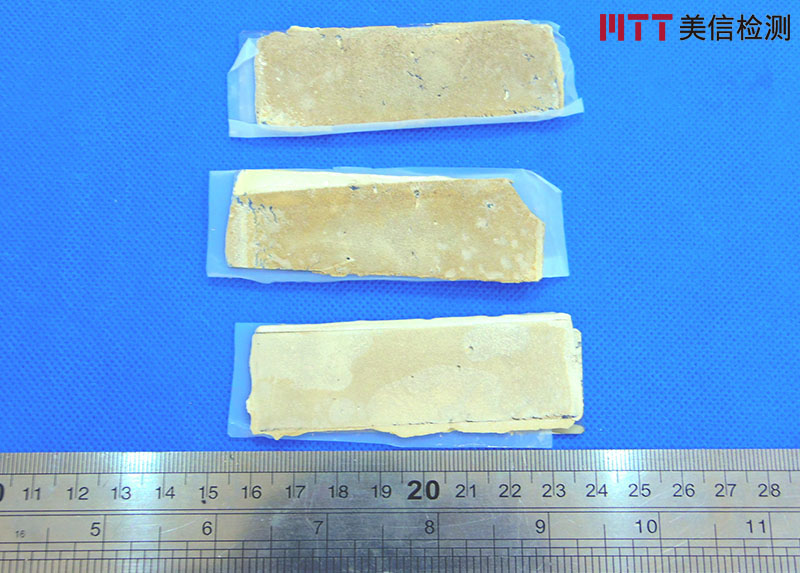

图1 ME8512环氧导电胶样品

则会引起器件的零件变形、接头不牢、性能下降等问题，而使用导电胶进行粘接则可以解决上述的问题。

导电胶中主剂树脂的种类、导电填料的品种、用量、粒度都会影响导电胶的导电性，且应用工艺不同也会影响该性能。本次案例应客户要求，检测样品ME8512环氧导电胶的线性热膨胀系数、导热系数、体积电导率。

检测项目：线性热膨胀系数

实验概述：

在环境温度为23±2℃，湿度为50±5%R.H的条件下，根据检测标准ASTM E831-2014通过热机械分析对固体材料线性热膨胀的试验方法，使用热机械分析仪（TMA 402 F3）进行检测。在N2环境中，以5℃/min的速率从-65℃升温到150℃，此温度范围下的线性热膨胀系数为40.30μm/(m•℃)，测试曲线如下图所示：

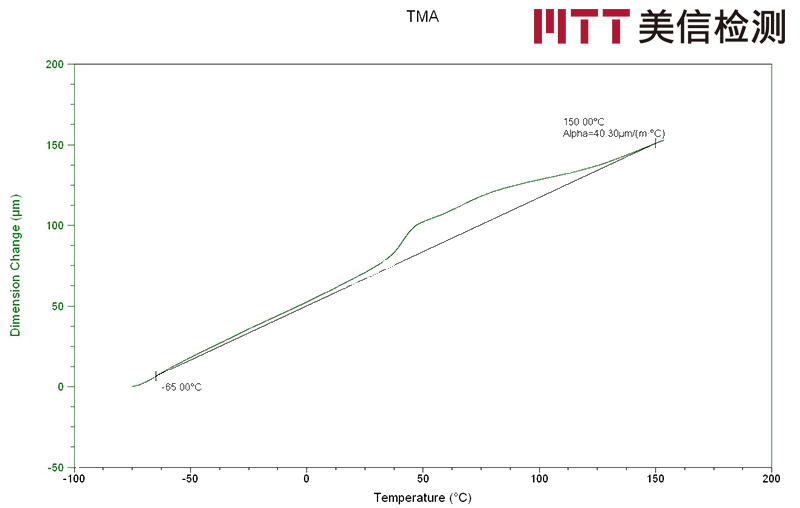

图2  样品ME8512环氧导电胶测试曲线

检测项目：导热系数

实验概述：

在环境温度为23±2℃， 湿度为50±5%R.H的条件下，根据检测标准ASTM E1461-2013用闪光法测定固体热扩散率的试验方法，使用闪光导热仪（耐驰 LFA 467）、密度天平（MatsuHaku  QL-120C）进行检测。样品厚度为2.790mm，直径为12.500mm的检测条件下，测试温度为121.0℃下的导热系数为2.691 W/m•K、热扩散系数为1.466 mm2/s、比热容为0.669 J/g•K、密度为2.743 g/cm3。

检测项目：体积电阻率

实验概述：

在环境温度为23±2℃，湿度为50±5%R.H的条件下，根据检测标准ASTM D257-2014绝缘材料直流电阻或电导的试验方法，使用四探针测试仪（SZT-2A）进行检测。将样品分为三个平行样，按下表条件进行测试，得出体积电阻率：

样品名称 厚度（mm） 宽度（mm） 四探针距离（mm） 电压（mV） 电流（mA） 体积电阻率(Ω•m)
ME8512环氧导电胶样品    1    0.18   25.37   13.18   0.739   50   5.12×10^-6
 2    0.64   25.37   13.18   0.268   50   6.60×10^-6
 3    0.32   25.37   13.18   0.563   50   6.93×10^-6

环氧导电胶的应用范围已经从电子行业扩展到军工，航空航天，汽车等行业，随着高新技术的飞速发展，国内外对环氧导电胶的要求不断的提高，检测其优良的性能对企业的生产尤为重要。作为专业的第三方检测机构，我们帮助客户解决在产品研发、生产、贸易等环节遇到的各种与材料相关的工程、科学和技术问题。

*****结束*****

MTT（美信检测）是一家从事材料及零部件品质检验、鉴定、认证及失效分析服务的第三方实验室，网址：，联系电话：400-850-4050。



推荐文章：

→ 印制线路板热应力测试简介

→ 玻璃化转变温度测试-差示扫描量热法

→ 电感耦合等离子体发射光谱仪(ICP-OES)常见问题“大杂烩”

→ 基于扫描电子显微镜和能谱仪分析法在航空发动机滑油系统中金属屑的分析及应用
